铝合金绞线、铝绞线及钢芯铝绞线

产品概述

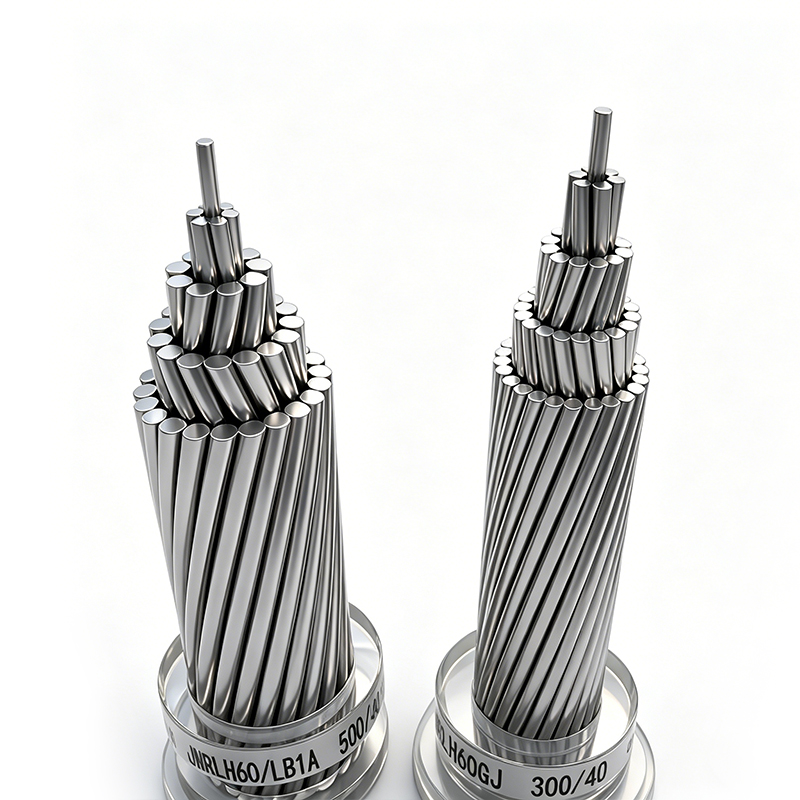

裸电线架空导线是现代电力传输系统的核心组成部分。本系列产品包括全铝绞线 (AAC)、铝合金绞线 (AAAC) 以及钢芯铝绞线 (ACSR)，专为架空电力线路的输配电设计。通过精密同心绞合工艺，导线在确保电导率的同时，根据结构差异提供不同等级的机械强度，能够全方面覆盖从城市配电网到特高压长距离输电的工况需求。

无锡市光环电缆有限公司 无锡市光环电缆有限公司 联系我们
上一个：额定电压1KV、10KV、20kV、35KV架空绝缘电力电缆 下一个：没有下一个
  • 产品详情

产品标准
产品的研发与制造流程严格遵循国家及行业权威标准，确保在极端气候环境下的长效运行可靠性：
国家标准： 符合 GB/T 1179-2017《圆线同心绞架空导线》。
其他规范： 同时满足电力系统专项技术协议及相关国际通行标准。

型号分类与结构特点
本系列提供多元化的结构组合，以应对不同的跨距与载荷需求：
铝绞线 (AAC / JL)： 采用硬铝线绞合而成，单位重量轻、导电率高，是短跨距线路的经济型方案。
铝合金绞线 (AAAC / JLHA1/JLHA2)： 选用高性能铝合金材质，抗拉强度显著优于纯铝，且具有优异的抗蠕变性。
钢芯铝绞线 (ACSR / JL/G1A-G3A)： 核心为高强度镀锌钢丝，外层绞合铝线。钢芯提供核心抗拉强度，铝层负责导电，是大跨越线路的主流选择。
进阶衍生型号： 包括铝包钢芯铝绞线、铝合金芯铝绞线及各类轻量化增强型号。

特殊工况下的防腐保护
针对严苛的运行环境，我们提供专项防护方案：
防腐处理工艺： 可在钢芯缝隙或铝线表面均匀涂覆防腐油脂（防腐型 ACSR），形成物理保护屏障。
环境适应性： 该方案能显著增强导线在沿海盐雾、工业大气污染及重冰区等环境下的抗腐蚀寿命。

使用特性与运行优势
出色的机械抗拉性能： ACSR 系列具有极高的额定拉断力，能承受较大的自重载荷及风雪等自然应力。
低损耗与高导电率： 导体直流电阻严格符合 GB/T 标准，有效降低大电流传输过程中的电能损耗。
表面特性优化： 绞合表面平整光滑，在高压运行下能有效减少电晕损耗及电磁干扰。
良好的施工柔韧性： 绞合结构科学紧凑，便于现场架设、收放及后期维护作业。

核心应用领域
跨区域输电主干网： ACSR 因其高强度特性，被广泛应用于高压、超高压（UHV）输电线路。
城乡电力配电网： AAC 与 AAAC 适用于城镇配网及对杆塔承载负荷有严格限制的工程。
特种跨越工程： 针对江河跨越、深谷大跨距等高难度建设，提供定制化的高强度导线方案。

型号规格，生产范围

序号

型号

  名称

生产范围

执行标准

1

JL

铝绞线

10~1000

GB/T 1179-2017

2

JLHA2、JLHA1

铝合金绞线

16~1000

3

JL/G1A、JL/G1B、

JL/G2A、JL/G2B、

JL/G3A

钢芯铝绞线

16~1000

4

JL/G1AF、JL/G2AF、

JL/G3AF

防腐钢芯铝绞线

16~1000

5

JLHA2/G1A、

JLHA2/G1B、

JLHA2/G3A

钢芯铝合金绞线

16~1000

6

JLHA1/G1A、

JLHA1/G1B、

JLHA1/G3A

钢芯铝合金绞线

16~1000

7

JL/LHA2、JL/LHA1

铝合金芯铝绞线

16~1000

8

JL/LB20A

铝包钢芯铝绞线

16~1000

9

JLHA20A/LB1A、

JLHA2/LB20A

铝包钢芯铝合金绞线

16~1000

10

JG1A、JG1B、

JG2A、JG3A

钢绞线

4~63

11

JLB20A、JLB20B

铝包钢绞线

4~200

技术参数

JL/G1A、JL/G1B、JL/G2B、JL/G3A钢芯铝绞线

规格号

钢比

标称面积 mm²

单线根数

单线直径

标称直径 mm

计算重量 kg/km

额定抗拉力(JL/G1A)

20℃直流电阻 Ω/km

铝

钢

总计

铝

钢

铝

钢

钢芯

绞线

10/2

16.7

10.6

1.78

12.4

6

1

1.50

1.50

1.50

4.50

42.8

4.14

2.7062

16/3

16.7

16.1

2.69

18.8

6

1

1.85

1.85

1.85

5.55

65.2

6.13

1.7791

25/4

16.7

24.9

4.15

29.1

6

1

2.30

2.30

2.30

2.30

100.7

9.10

1.1510

35/6

16.7

34.9

5.81

40.7

6

1

2.72

2.72

2.72

8.16

140.9

12.55

0.8230

50/8

16.7

48.3

8.64

56.30

6

1

3.20

3.20

3.20

9.60

194.8

16.81

0.5946

50/30

58.3

50.7

29.6

80.3

12

7

2.32

2.32

6.96

11.6

371.3

42.61

0.5693

70/10

16.7

68.0

11.3

79.3

6

1

3.80

3.80

3.80

11.4

275.0

23.36

0.4217

70/40

58.3

69.7

40.7

110

12

7

2.72

2.72

8.16

13.6

510.4

58.22

0.4141

95/15

16.2

94.4

15.3

110

26

7

2.15

1.67

5.01

13.6

380.5

34.93

0.3059

95/20

19.8

95.1

18.8

114

7

7

4.16

1.85

5.55

13.9

408.5

37.24

0.3020

95/55

58.3

96.5

56.3

153

12

7

3.20

3.20

9.60

16.0

706.4

77.85

0.2992

120/7

5.6

119

6.6

125

18

1

2.90

2.90

2.90

14.5

378.9

27.74

0.2422

120/20

16.3

116

18.8

134

26

7

2.38

1.85

5.55

15.1

466.4

42.26

0.2496

120/25

19.8

122

24.2

147

7

7

4.72

2.10

6.30

15.7

526.0

47.96

0.2346

120/70

58.3

122

71.3

193

12

7

3.60

3.60

10.8

18.0

894.0

97.92

0.2364

150/8

5.6

145

8.04

153

18

1

3.20

3.20

3.20

16.0

461.3

32.73

0.1990

150/20

12.9

146

18.8

164

24

7

2.78

1.85

5.55

16.7

549.0

46.78

0.1981

150/25

16.3

149

24.2

173

26

7

2.70

2.10

6.30

17.1

600.5

53.67

0.1940

150/35

23.3

147

34.4

182

30

7

2.50

2.50

7.50

17.5

675.4

64.94

0.1962

185/10

5.6

183

10.2

193

18

1

3.60

3.60

3.60

18.0

583.8

40.51

0.1572

185/25

13.0

187

24.2

211

24

7

3.15

2.10

6.30

18.9

705.5

59.23

0.1543

185/30

16.3

181

29.6

211

26

7

2.98

2.32

6.96

18.9

732.0

64.56

0.1592

185/45

23.1

185

43.1

228

30

7

2.80

2.80

8.40

19.6

847.2

80.54

0.1564

210/10

5.6

204

11.3

215

18

1

3.80

3.80

3.80

19.0

650.5

45.14

0.1411

210/25

13.0

209

27.1

236

24

7

3.33

2.22

6.66

20.0

788.4

66.19

0.1380

210/35

16.2

212

34.4

246

26

7

3.22

2.50

7.50

20.4

853.1

74.11

0.1364

210/50

23.3

209

27.1

236

30

7

2.98

2.98

8.94

20.9

959.7

91.23

0.1381

240/30

13.0

244

31.7

276

24

7

3.60

2.40

7.20

21.6

921.5

75.19

0.1181

240/40

16.3

239

38.9

278

26

7

3.42

2.66

7.98

22.7

963.5

83.76

0.1209

240/55

23.3

241

56.3

298

30

7

3.20

3.20

9.60

22.4

1106.6

101.74

0.1198

300/15

5.2

297

15.3

312

42

7

3.00

1.67

5.01

23.0

940.2

68.41

0.0973

300/20

6.2

303

18.8

322

45

7

2.93

1.95

5.85

23.4

985.4

73.60

0.0952

300/25

8.8

306

27.1

333

48

7

2.85

2.22

6.66

23.8

1057.9

83.76

0.0944

300/40

13.0

300

38.9

339

24

7

3.99

2.66

7.98

23.9

1132.0

92.36

0.0961

300/50

16.3

300

48.8

348

26

7

3.83

2.96

8.94

24.3

1208.6

103.6

0.0964

300/70

23.3

305

71.3

377

30

7

3.60

3.60

10.8

25.2

1400.6

127.23

0.0946

400/20

5.1

406

20.9

427

42

7

3.51

1.95

5.85

26.9

1286.3

89.48

0.0711

400/25

6.9

392

27.1

419

45

7

3.33

2.22

6.66

26.6

1294.7

96.37

0.0737

400/35

8.8

391

34.4

425

48

7

3.22

2.50

7.50

26.8

1348.6

103.7

0.0739

400/65

16.3

399

65.1

464

26

7

4.42

3.44

10.3

28.0

1610.0

135.4

0.0724

400/95

22.9

408

93.3

501

30

19

4.16

2.50

12.5

29.1

1857.9

171.6

0.0709

500/45

8.8

489

43.1

532

48

7

3.60

2.80

8.40

30.0

1685.5

127.3

0.0591

630/55

8.8

640

56.3

696

48

7

4.12

3.20

9.60

34.3

2208.3

164.3

0.0452

800/55

6.9

814

56.3

871

45

7

4.80

3.20

9.60

38.4

2690.0

192.2

0.0355

800/70

8.8

808

71.3

879

48

7

4.63

3.60

10.8

38.6

2790.1

207.7

0.0358

900/40

4.3

900

38.9

939

72

7

3.99

2.66

7.98

39.9

2793.8

179.0

0.321

900/75

8.3

898

74.9

973

84

7

3.69

3.69

11.1

40.6

3071.3

214.8

0.0322

1000/45

4.3

1002

43.1

1045

72

7

4.21

2.80

8.41

42.1

3108.8

199.0

0.0289

1120/50

4.2

1120

47.3

1167

72

19

4.45

1.78

8.90

44.5

3467.7

222.8

0.0258

1120/90

8.1

1120

91.0

1211

84

19

4.12

2.47

12.4

45.3

3813.4

268.8

0.0258

1250/70

5.6

1252

70.1

1322

76

7

4.58

3.57

10.7

47.4

4011.1

263.5

0.0231

1250/100

8.1

1248

102

1350

84

19

4.35

2.61

13.1

47.9

4252.3

299.8

0.0232

注：表中性能同样适合于防腐型钢芯铝绞线。
